NVH厨房之五十九：汽车换挡Clunk问题分析与优化研究

一、手动挡Clunk问题核心现象：锁定换挡工况与传动链响应

手动挡Clunk问题并非偶发故障，而是具有明确的工况特征与表现形式，本案例为某前置后驱5MT车型，其问题表现高度聚焦，与换挡操作、挡位选择直接相关：

1.1 工况锁定

Clunk问题集中出现在1、2、3挡加速换挡的快踩快松离合过程，发动机扭矩从卸载（踩离合）到重新加载（松离合）的瞬态阶段。匀速行驶时基本不显现，与驾驶员的离合操作速度正相关，操作越急促，冲击与异响越明显。

1.2 表现特征

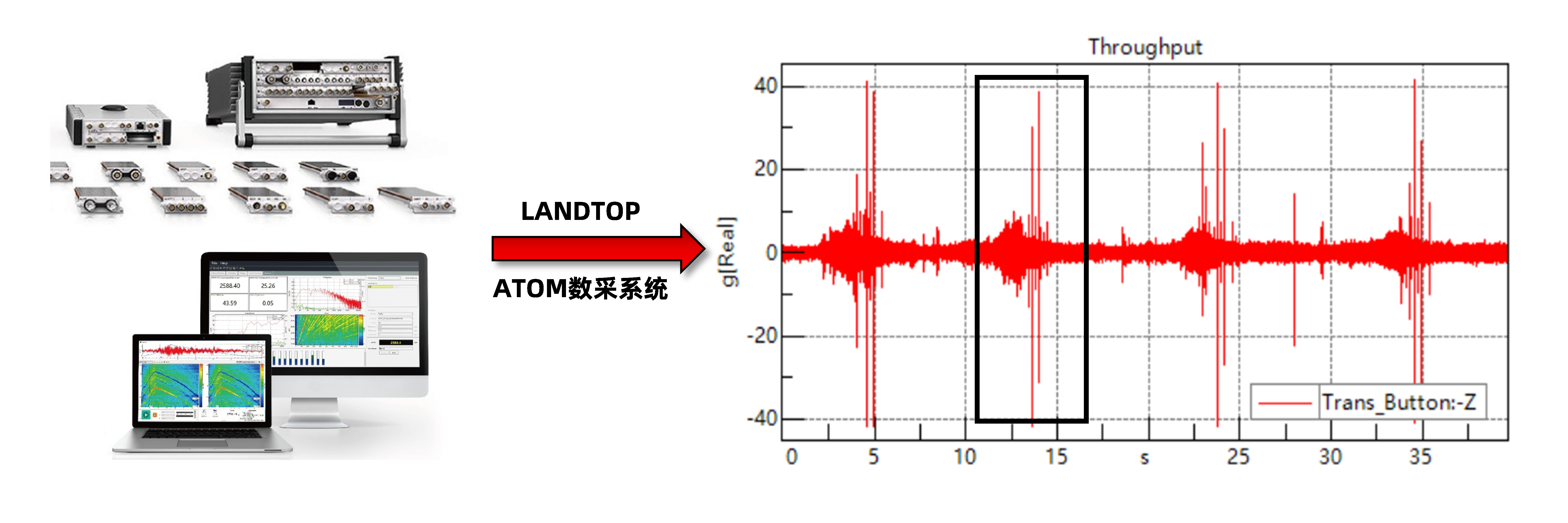

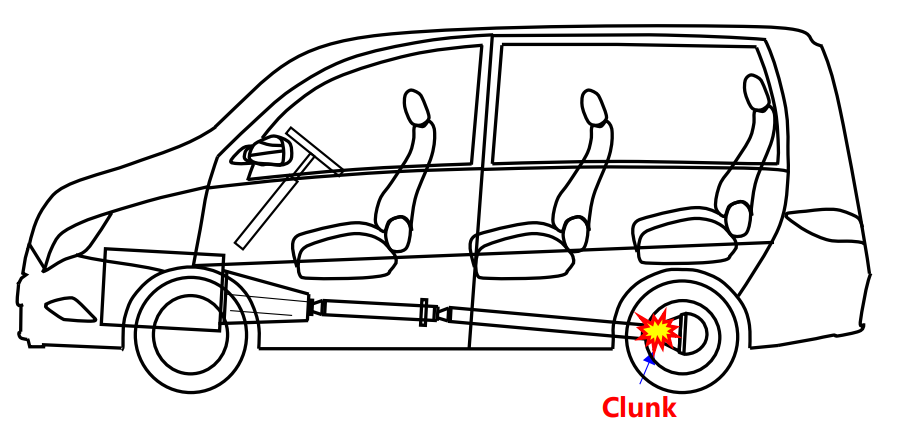

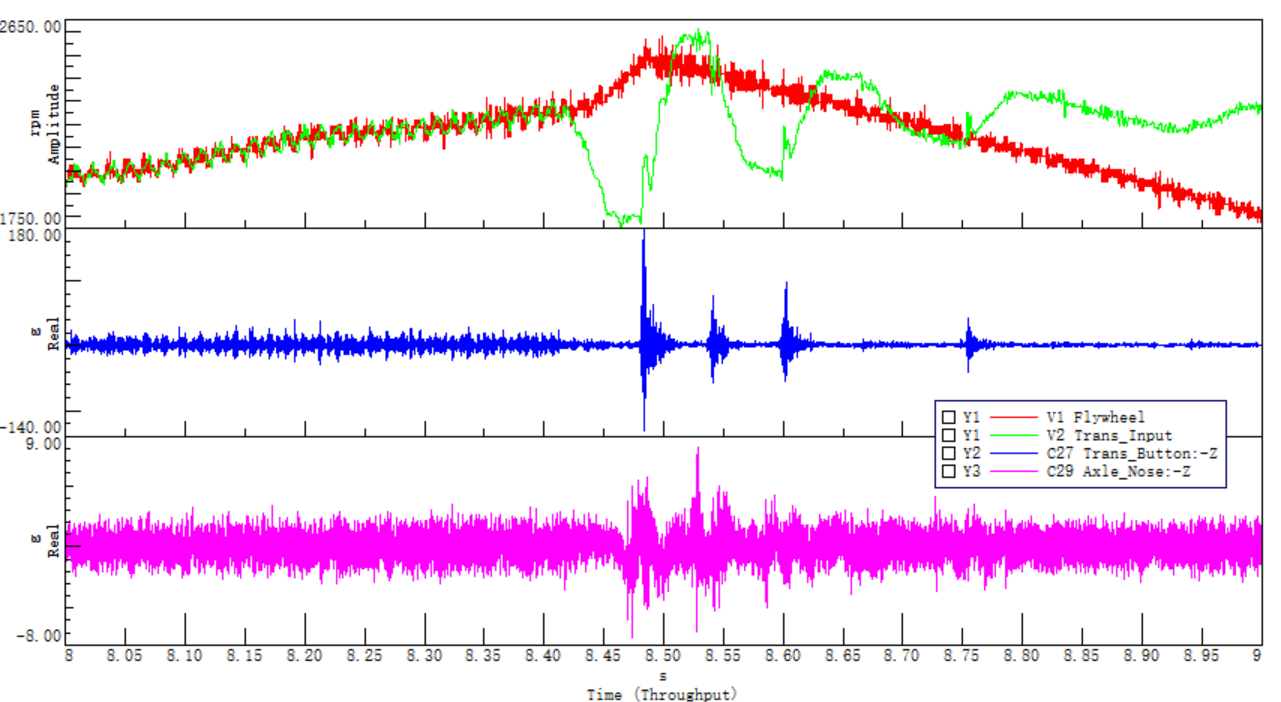

离合瞬态切换时，传动链出现明显的低频冲击振动，伴随清晰的“咯噔”撞击声，如图3所示，该现象基于朗德科技ATOM采集设备实测数据精准捕捉，振动会通过变速箱、传动轴、后桥传递至车身，驾乘者能直观感受到顿挫感。

图3 快踩快松离合Clunk实测数据

简言之，手动挡Clunk的核心特征可概括为：离合瞬态操作触发+扭矩卸荷/加载驱动+低频扭转共振+间隙部件碰撞，这也是其与其他车型Clunk问题的本质区别。

二、深度溯源：手动挡Clunk问题的两大核心成因

手动挡Clunk问题的发生并非单一因素导致，而是传动链低频扭转共振与间隙部件刚性碰撞的叠加效应，且均与快踩快松离合的瞬态操作直接相关，其核心成因可从动力学响应与结构特性两方面精准解析：

2.1 扭矩瞬态切换激发传动链低频扭转共振

手动挡换挡时的快踩快松离合，会让发动机扭矩在极短时间内完成“卸载-加载”的剧烈变化，这种瞬态扭矩冲击直接激发传动链的低频扭转共振，成为Clunk问题的“动力源”，且踩离合与松离合状态下的共振特性存在明显差异：

① 踩离合（扭矩卸载）：离合器瞬间断开后，离合器后端的传动链呈现独立的动力学特性，发动机扭矩的瞬态卸载会直接激发该频段的低频振荡，振荡过程中传动链各部件出现同步的转速波动，为后续的部件碰撞创造了运动条件；

② 松离合（扭矩加载）：离合器接合后，发动机、离合器、变速箱、传动轴等构成完整的传动链系统，离合器的瞬间接合会激发该低频段的共振，传动链整体出现扭转振荡，转速波动幅度进一步放大，直接加剧部件间的碰撞。

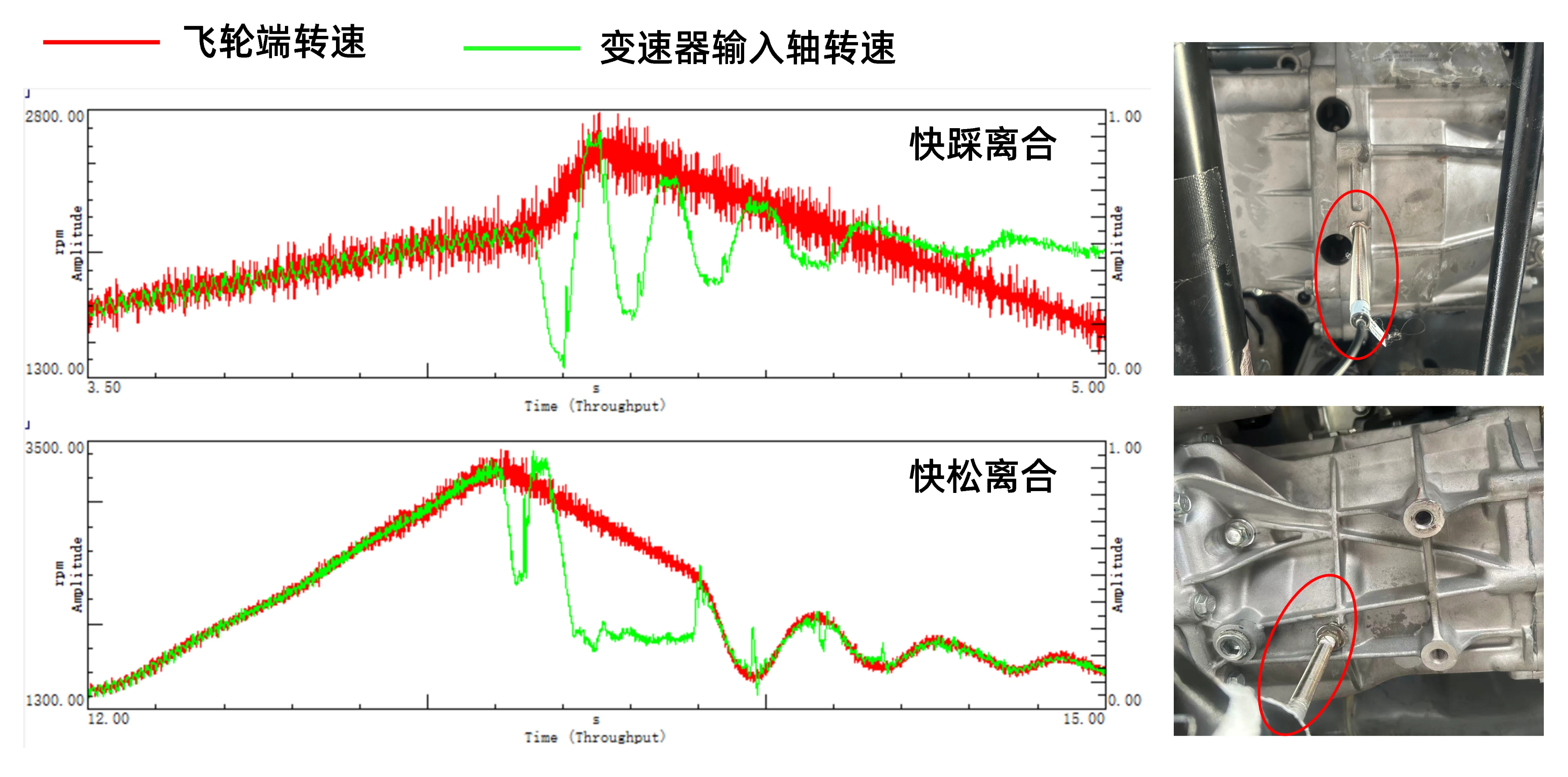

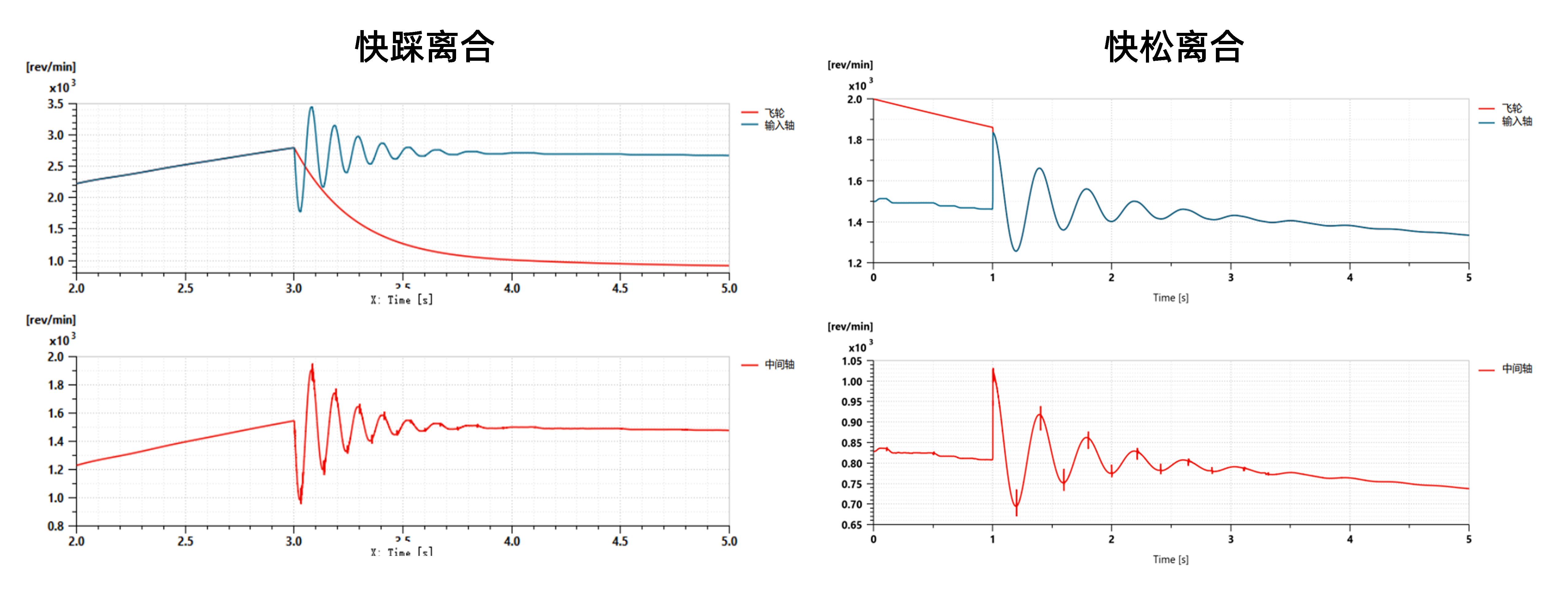

图4 二挡快踩快松离合实测扭振数据

两种状态下的低频扭转共振，让传动链各部件处于持续的转速振荡中，这是Clunk问题发生的核心动力学前提。

2.2 传动链间隙部件的刚性碰撞，形成冲击振动与异响

手动挡传动系统中，齿轮副、花键等部件因制造公差、装配需求，必然存在微小的配合间隙（如齿侧间隙、花键间隙），这是保证传动灵活性的必要设计，却成为Clunk问题的“结构基础”。

在传动链低频扭转共振的转速振荡过程中，这些有间隙的部件会发生多次瞬态刚性碰撞：

① 踩离合状态：承载齿轮副在转速振荡中发生多次瞬态冲击，空载齿轮副则以敲击为主，敲击力略小于承载齿轮的Clunk冲击，冲击与敲击的叠加形成初步的振动与噪声；

② 松离合状态：离合器接合后扭矩重新加载，承载齿轮副的转速振荡冲击进一步加剧，空载齿轮附则会发生一次较大的集中冲击，这一阶段的Clunk冲击度远大于踩离合阶段，是Clunk异响与振动的主要来源。

简言之，扭矩瞬态切换激发低频扭转共振，共振导致间隙部件碰撞，碰撞产生冲击振动与Clunk异响，这就是手动挡Clunk问题的完整成因逻辑。

三、专业分析：从动力学建模到量化分析，精准定位关键影响因子

手动挡Clunk问题的分析并非依靠主观感受，而是建立在传动系统动力学建模与多维度量化测试的基础上，通过定性分析与定量验证相结合，精准定位问题核心与关键影响因子，为后续优化提供依据，整套分析流程贴合车企工程研发标准，分为四大核心步骤：

3.1 搭建传动系统动力学模型，明确分析边界

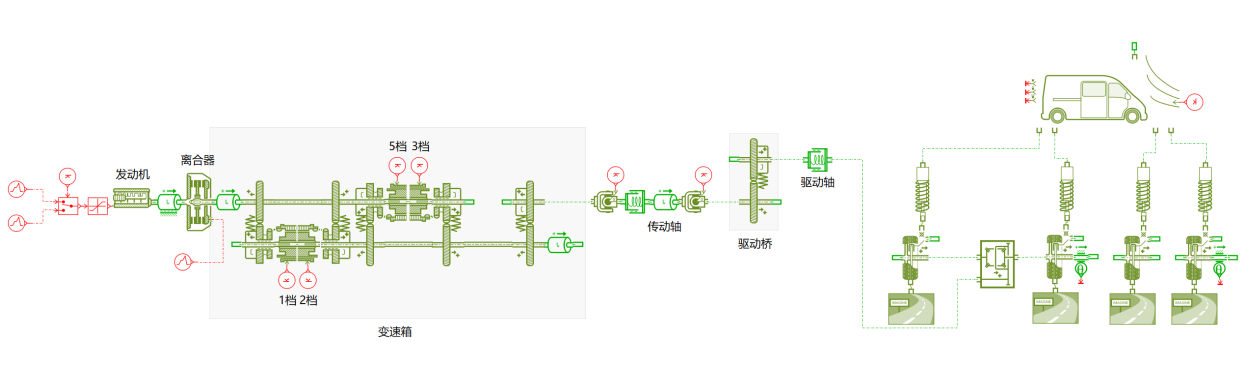

首先利用Amesim软件搭建包含发动机、离合器、变速箱、传动轴、驱动桥、车轮、整车的完整传动系统动力学模型，为了聚焦核心问题，设定合理的假设条件：仅考虑传动系统的扭转振动，忽略横向、纵向振动的干扰。

图6 Clunk动力学仿真模型

通过该模型实现对Clunk问题的定性分析，明确共振模态、转速振荡与部件碰撞的关联关系。

3.2 扭转振动分析，锁定共振频率与部件响应

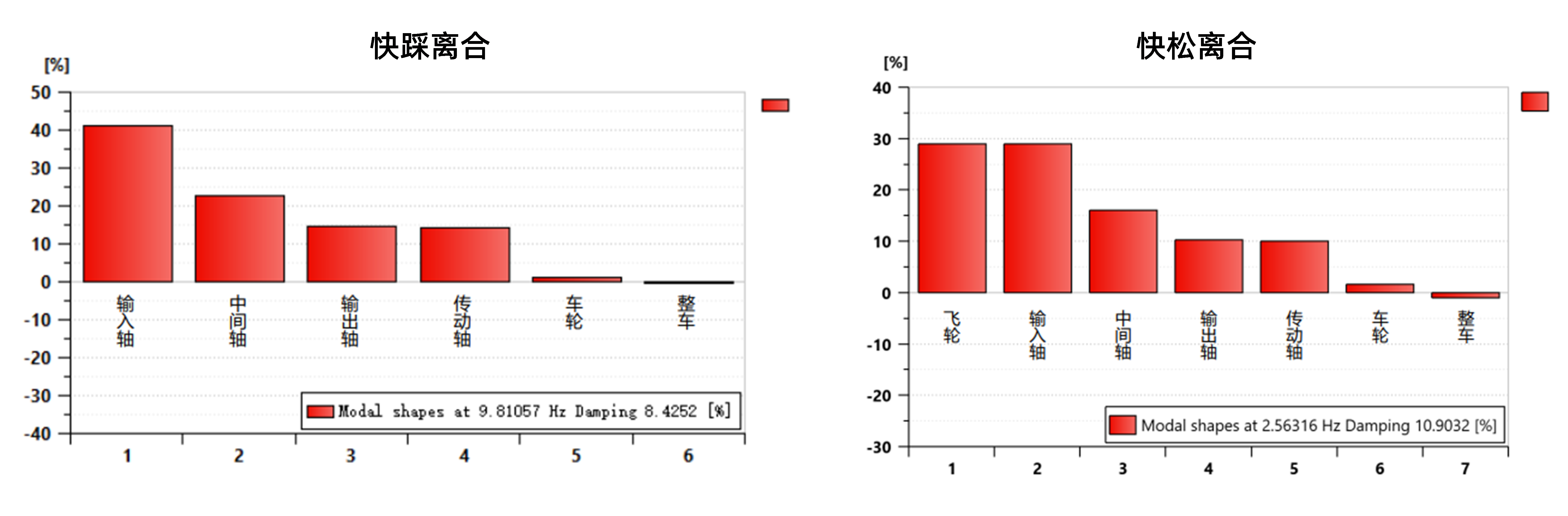

针对快踩、快松离合的两个核心工况，分别开展扭转模态与振动仿真分析，精准锁定不同离合状态下传动链的1阶扭转模态频率，其中踩离合工况为9.8Hz，松离合状态为2.6Hz，探明共振引发的部件运动规律，为冲击振动分析提供基础。

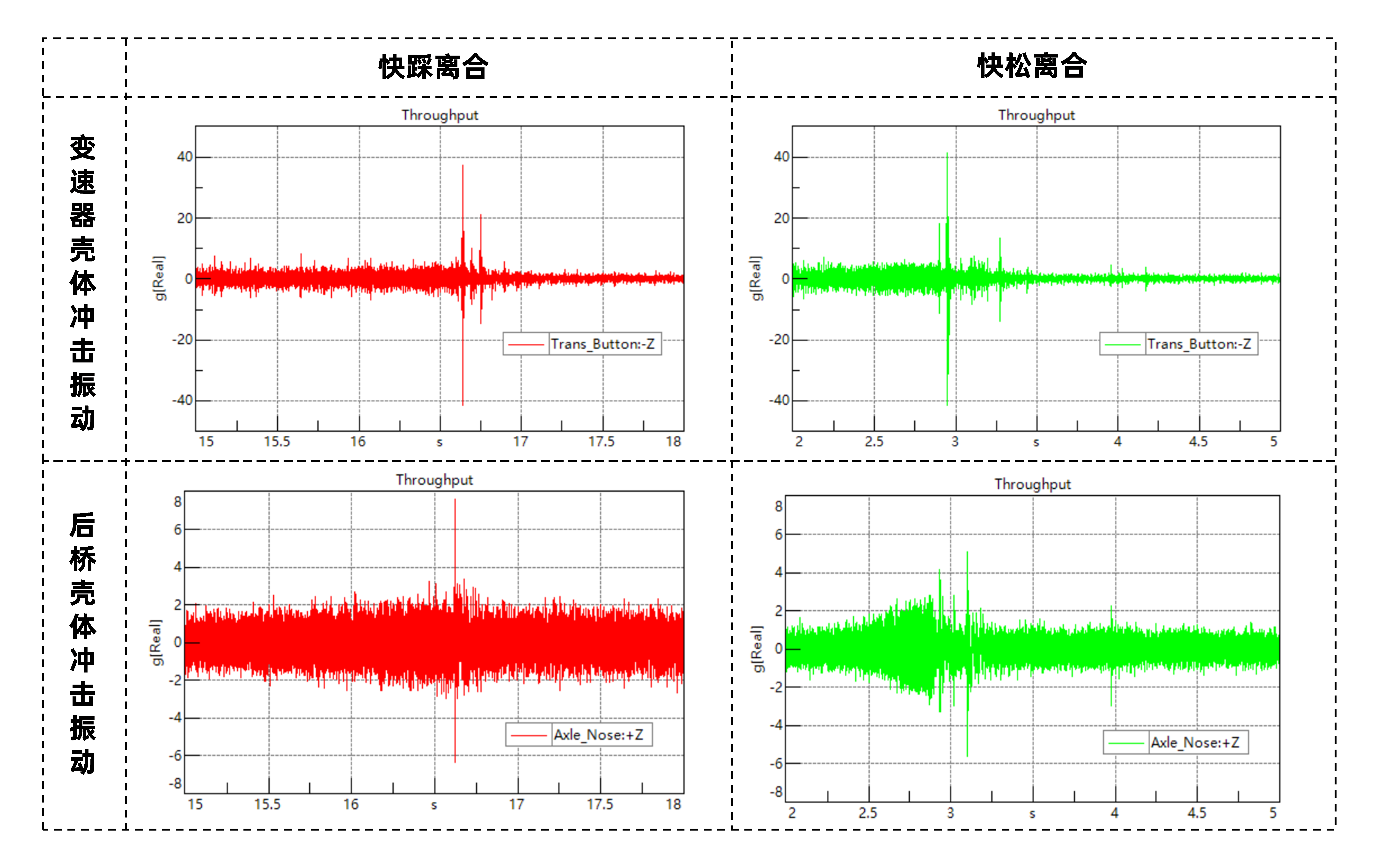

图9 二挡快踩离合工况传动系统扭转振动与变速器振动测试结果

3.3 冲击振动分析，量化部件碰撞力度与特征

基于扭转振动分析结果，对各齿轮副（1/2/3/5档齿轮副、常啮合齿轮副、驱动桥齿轮副）开展冲击振动量化分析，探明不同工况下齿轮副的冲击特征，明确：

① 踩离合/松离合状态下，承载齿轮与空载齿轮的撞击力大小、冲击次数、时间特征；

② 不同挡位齿轮副的冲击响应差异，锁定Clunk问题的主要受影响部件；

③ 冲击振动的传递路径与放大环节，明确振动与异响的传播规律。

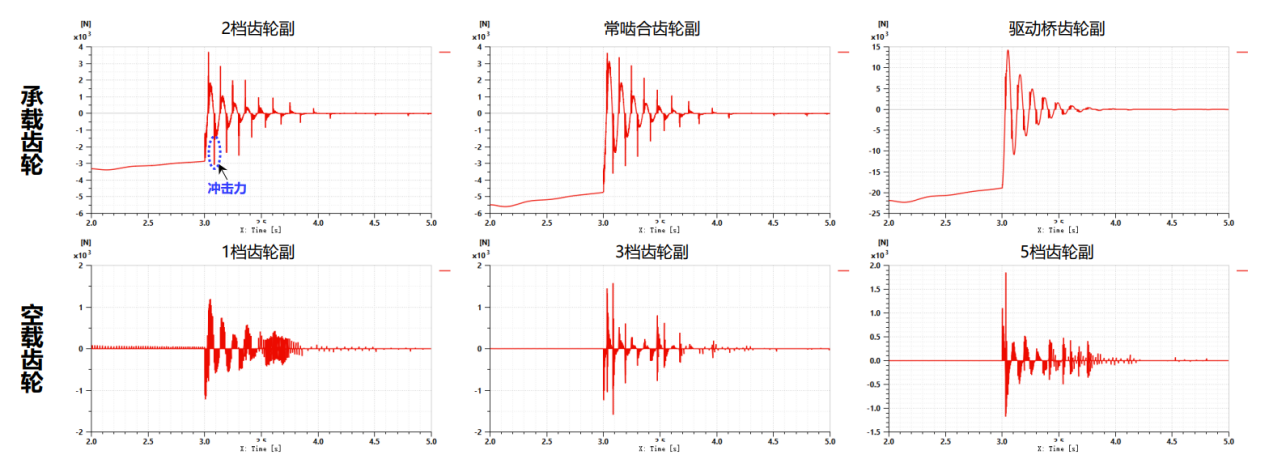

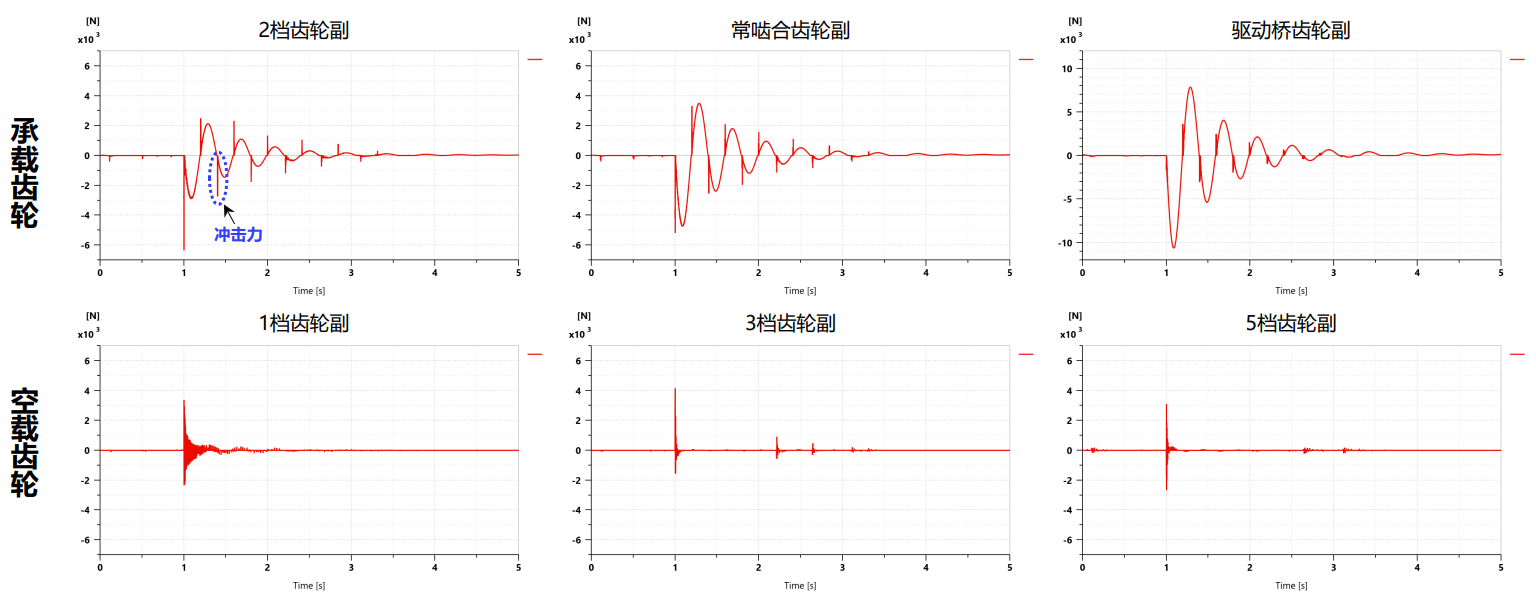

图11 二挡快松离合工况冲击振动仿真分析结果

3.4 影响因子DOE分析，筛选核心优化参数

通过试验设计（DOE）方法，对影响传动链冲击的关键设计参数进行量化分析，筛选出对Clunk问题影响最大的因子，本次分析聚焦传动轴刚度、半轴刚度、输出轴惯量、传动轴惯量四大参数，设计目标为让2档齿轮副、常啮合齿轮副、驱动桥齿轮副的最大Clunk冲击最小化。

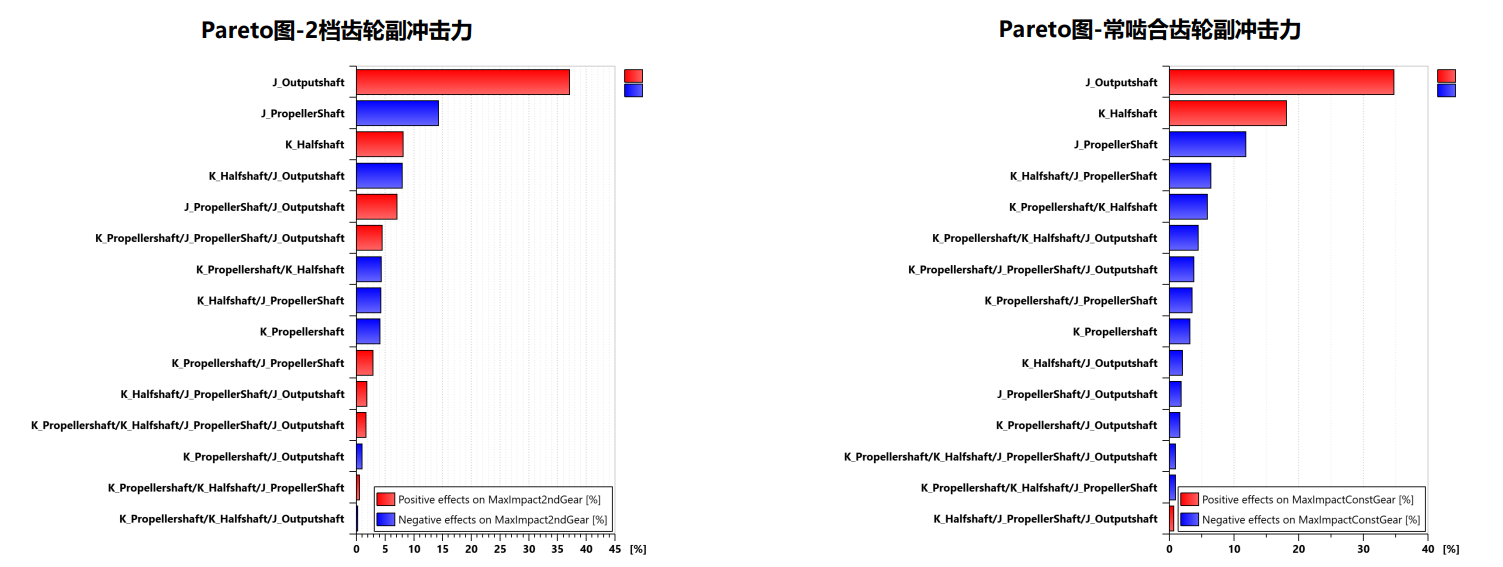

图12 多参数DOE分析结果

经DOE分析与Pareto图验证，传动轴惯量、传动轴刚度是影响各齿轮副Clunk冲击度的核心关键因子，半轴刚度与输出轴惯量的影响相对较小，这一结论为后续的工程优化指明了核心方向，避免了盲目优化的低效性。

核心优化方向：在传动轴后端增加惯量，同时提升传动轴刚度，通过调整传动链的动力学特性，抑制低频扭转共振的幅度，从而减少部件碰撞力度。

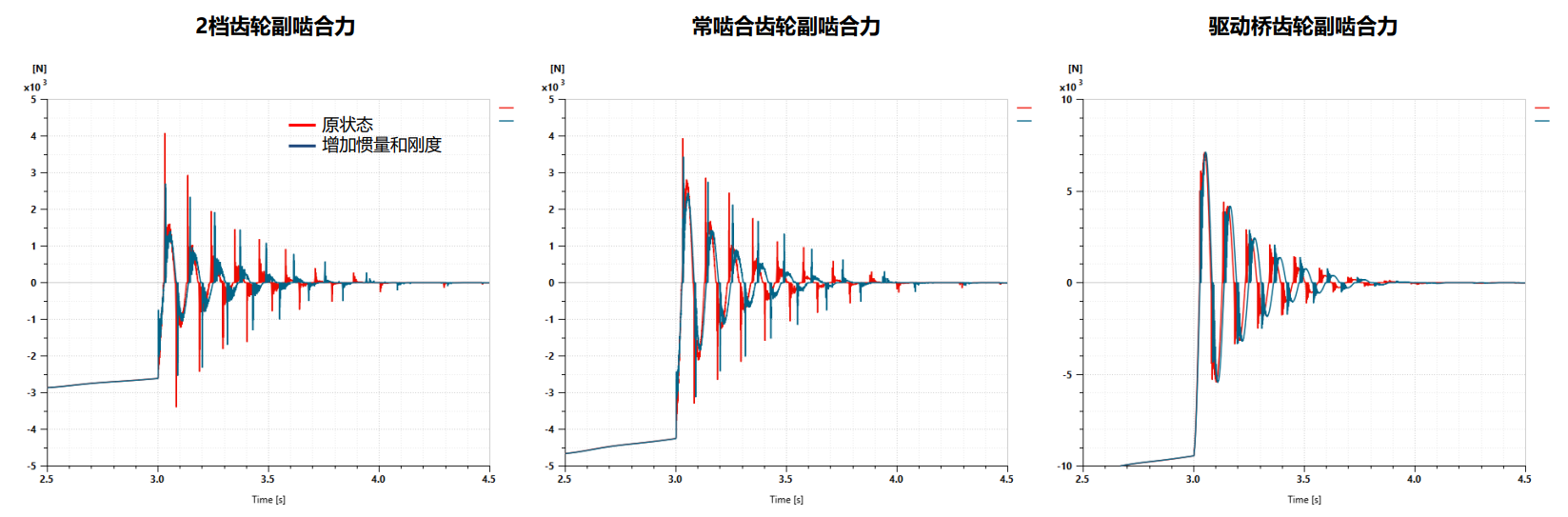

通过以下展示的仿真结果可得，当传动轴惯量增加0.01kg.m²，传动轴刚度增加50N.m/deg，各齿轮副的Clunk冲击得到显著抑制，最大Clunk冲击降低约30%，2档齿轮副、常啮合齿轮副、驱动桥齿轮副的冲击振动与异响均有明显缓解，Clunk问题的严重程度大幅降低。

图13 传动轴惯量与刚度影响仿真分析结果

在传动轴惯量与刚度优化的基础上，针对变速箱及驱动桥齿轮副的间隙进行精细化调整，从结构层面减少部件碰撞的基础，实现二次优化。

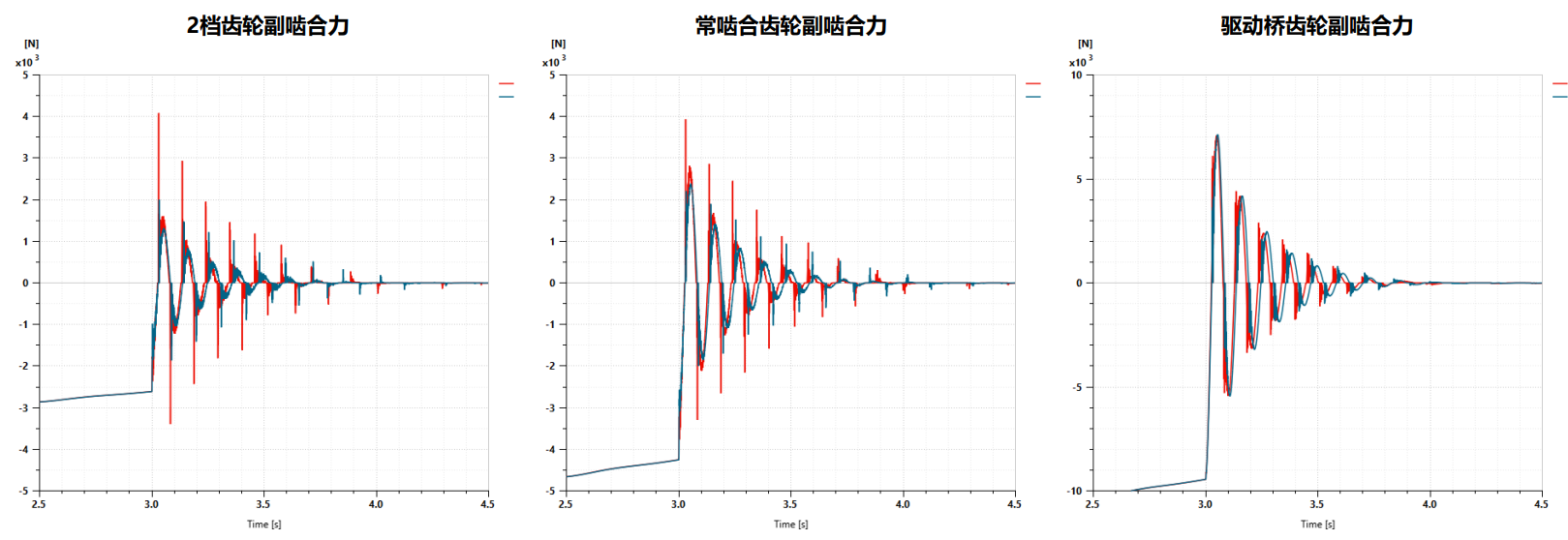

通过严控传动系统的各级间隙，例将齿轮副的齿侧间隙由原有的0.2mm降低至0.1mm，控制间隙公差，在第一步30%Clunk冲击降低的基础上，齿轮副Clunk冲击再降低约50%，叠加后整体Clunk冲击降低幅度显著，Clunk问题的冲击振动与异响基本消除，完全满足驾乘舒适性与部件耐久性要求。

图14 齿侧间隙影响仿真分析结果

两步优化方案的核心逻辑：第一步通过调整传动链动力学特性，从源头抑制扭转共振，减少碰撞的“动力”；第二步通过减小系统间隙，从结构层面减少碰撞的“基础”，二者叠加形成对Clunk问题的精准破解，且所有优化参数均为工程可实现的调整范围，无额外的设计重构成本，具备极高的落地价值。

四、工程落地：手动挡Clunk问题的工程优化方案与实测效果

基于上述分析，手动挡Clunk问题的优化遵循“先核心参数优化，后结构细节补全”的阶梯式思路，以传动轴惯量与刚度为核心优化点，叠加系统间隙优化，实现Clunk冲击的大幅降低，所有优化方案均有明确的参数调整与实测效果数据支撑，完全贴合工程实际应用，以下为具体优化方案与效果：

第一步：优化传动轴惯量与刚度，实现Clunk冲击初步降低

优化方案与思路：在传动轴后端增加惯量，同时提升传动轴刚度（加粗加厚），通过调整传动链的动力学特性，抑制低频扭转共振的幅度，从而减少部件碰撞力度。

第二步：减小系统间隙，叠加优化实现Clunk冲击大幅降低

优化方案与思路：在传动轴惯量与刚度优化的基础上，基于项目实际管控指标，严控并减小变速箱齿轮间隙、花键间隙以及驱动桥齿轮间隙、花键间隙，从结构层面减少部件碰撞的基础，实现二次优化，主客观评价对Clunk问题有明显改善。

第三步：传递路径分析，弱点补强

优化方案与思路：在传动系统至车身的传递路径分析基础上，通过增强后悬至车内的隔振能力，从传递层面降低 Clunk 冲击的车内响应：强化板簧安装点动刚度，阻断振动传递，增设板簧与后桥间隔振结构，吸收冲击能量可有效降低客户抱怨，对 Clunk 问题的车内感知与客观数据均有改善。

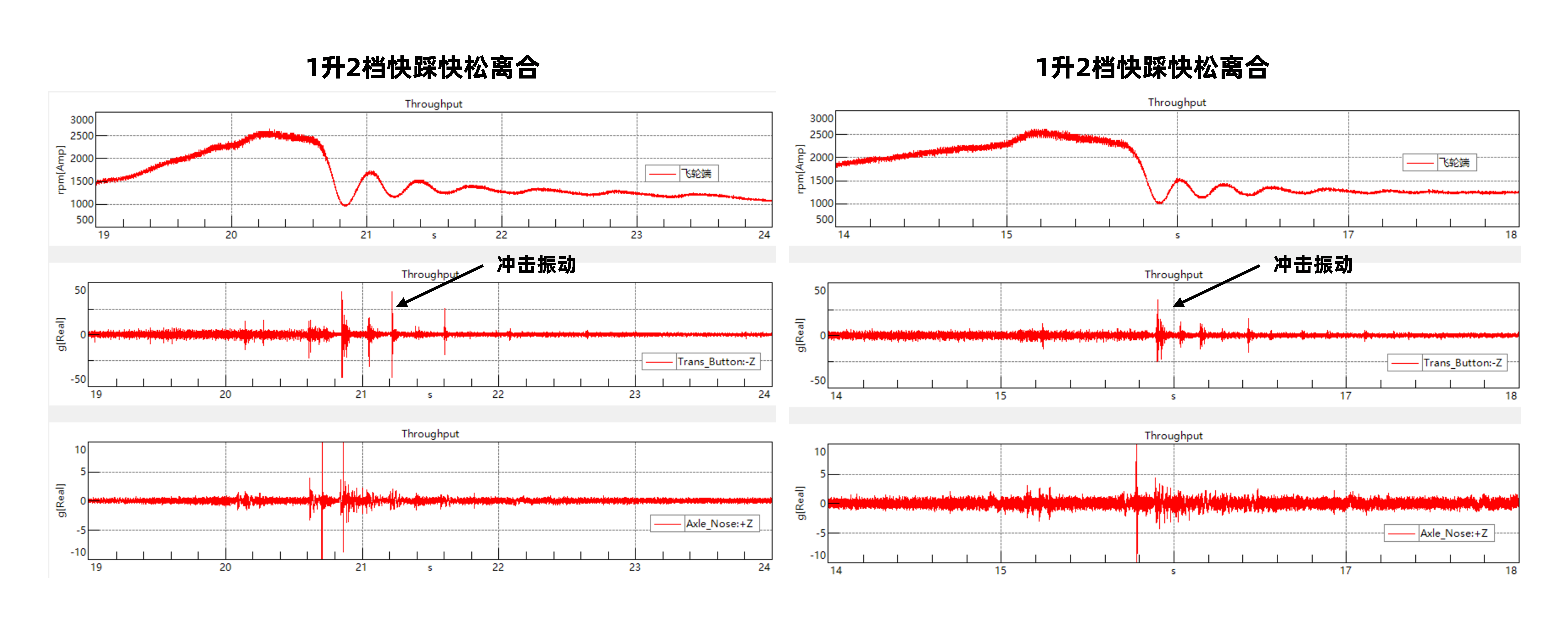

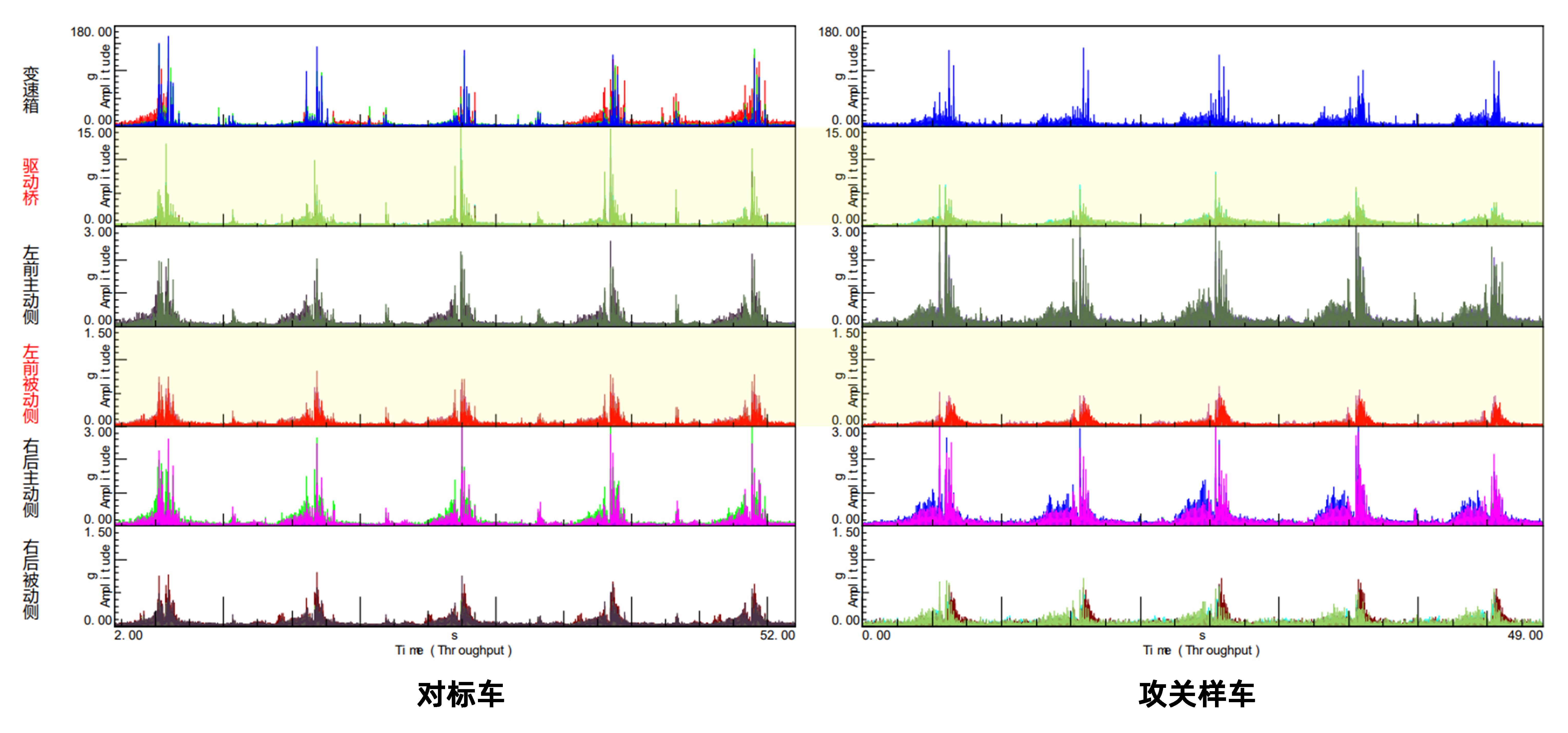

通过将上述所有方案工程化实施后，换挡Clunk问题得到明显改善，客观测试数据与竞品车相当，主观评价可接受，满足整车NVH开发要求。

图15 工程化方案集成效果图

另外，在 Clunk问题攻关中，除已梳理的硬件与结构优化方案外，电控与液压协同优化同样被验证有效，但由于各种考量下未能工程化实施，可用以参考：

ECU 控制策略优化：通过延迟断油时机、缓慢卸载发动机扭矩，平滑动力衔接过程，从源头削弱动力突变引发的冲击激励。

离合器油路结构优化：调整油路设计抑制液压冲击，提升离合器结合平顺性，降低液压系统对传动系的激振。

五、总结：手动挡Clunk问题的核心认知与工程优化启示

结合前置后驱5MT车型的Clunk问题分析与优化实践，我们可以对手动挡Clunk问题形成清晰、系统的核心认知，同时也能提炼出针对手动挡传动系统异响与振动优化的关键工程启示，为后续的车型研发、故障排查提供参考：

5.1 手动挡Clunk问题的核心认知

手动挡Clunk问题的本质是“瞬态操作触发-扭矩冲击驱动-动力学共振放大-结构间隙碰撞”的连锁反应，其核心特征可概括为：

① 工况：基于ATOM等NVH数采前端获取关键数据，锁定快踩快松离合的扭矩瞬态切换阶段，与挡位、离合操作速度直接相关；

② 成因：低频扭转共振是“核心驱动力”，传动链间隙是“必要结构基础”，二者叠加才会形成明显的Clunk问题；

③ 优化：不可单一针对间隙或共振优化，需从动力学特性调整与结构间隙控制两方面入手，实现阶梯式叠加优化。

5.2 工程优化的关键启示

针对手动挡传动系统的Clunk类问题，工程优化需遵循“先分析后优化，先核心后细节”的原则，避免盲目操作：

① 分析层面：必须建立传动系统动力学模型，通过扭转振动分析、冲击振动分析锁定共振特性与碰撞规律，再通过DOE分析筛选核心影响因子，让优化有明确的方向；

② 优化层面：优先调整传动链的惯量、刚度等核心动力学参数，从源头抑制共振，再通过精细化控制齿轮副、花键等部件的间隙，减少碰撞基础，实现叠加优化；

③ 设计层面：手动挡车型研发阶段，需提前考虑离合瞬态操作的扭矩冲击，合理匹配传动轴的惯量与刚度，严格控制传动系统间隙公差，从源头降低Clunk问题的发生概率。

手动挡的Clunk问题，是传动系统动力学特性与手动操作工况的典型矛盾体现，其破解过程并非简单的“修修补补”，而是基于科学分析的精准优化。从扭转共振的量化分析到传动轴参数的调整，再到齿轮副间隙的精细化控制，每一步都体现了“工程问题用工程方法解决”的核心逻辑。

参考文献：

[1]  严生辉. 某乘用车传动系Clunk噪声机理分析与控制[D]. 重庆理工大学, 2022.

[2]  刘芳, 许书超, 贾晨光, 等. 某型汽车变速器Clunk问题分析及优化[J]. 机械传动, 2021, 45(09): 156-163.

[3]  张志军, 杨宪武, 沈龙, 等. 后驱车传动系统起步撞击声分析[C]//中国汽车工程学会. 2016中国汽车工程学会年会论文集.长安汽车公司汽车工程研究总院 汽车噪声振动和安全技术国家重点实验室; 2016:1079-1083.

[4]  梁博洋, 陈达亮, 王东. 传动系统撞击现象的分析与优化[J]. 汽车实用技术, 2021, 46(03):89-92.

[5]  常光宝, 李宏庚, 王田修, 等. 基于换挡冲击问题的传动系统稳态及动态性能研究[J]. 机械强度, 2023, 45(06): 1403-1408.

[6]  吴金波. 2017款雪佛兰科鲁兹车行驶中换挡冲击力大[J]. 汽车维护与修理, 2023, (07): 57-58.
